Маркировка кабелей

Существует систематизация проводов и кабелей. Она поможет, если вы не покупали проводники, не работали с ними.

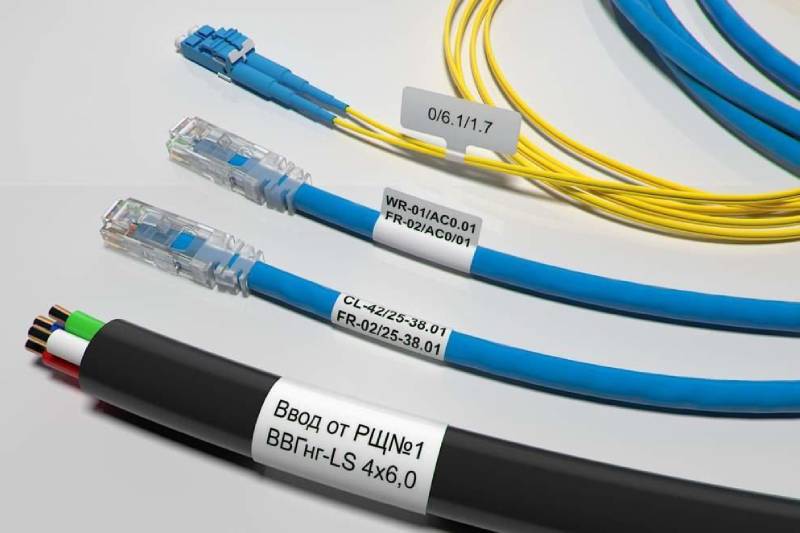

Чтобы определить, какие перед вами, какие нужны для разных задач, обратите внимание на маркировку кабелей. На изоляции будет запись: ее расшифровка поможет выбрать необходимую продукцию.

Маркировка кабеля - код, который наносят на этапе производства. При этом каждая буква и цифра несут информацию.





В этой статье рассмотрим принципы маркировкикабелей, для чего она нужна, расскажем, как подобрать кабель для электропроводки в квартире.



Кабель часто называют «проводом»: есть ли разница

Кабели и различные провода - это два технических термина, которые часто путают между собой. Обычно, когда говорят об электроэнергии, используют «кабель» и слово «провод» как взаимозаменяемые понятия. Однако это не одно и то же.

Провод - единичный медный или алюминиевый проводник, который может быть как изолированным, так и неизолированным. Его применяютдля передачи электроэнергии, сигналов.







Силовой кабель - это несколько проводов, которые переплетены друг с другом. Обычно его используют при монтаже проводки в домах, квартирах, офисах.

У электрических кабелей есть дополнительные слои, экраны и оболочки. Они предназначены для защиты проводов от воздействий окружающей среды, электромагнитных помех или физических повреждений. Кабелиприменяют для передачи электроэнергии, данных, сигналов в аудио- и видеосистемах, для подключения в компьютерных сетях.

В зависимости от сферы применения используют либо различные виды проводов, либо электрических кабелей. Поэтому выбирают проводники с учетом функции, которую он будет выполнять. Например, кабели предназначены для более сложных систем: телекоммуникационных сетей, передачи данных на большие расстояния и защиты от помех.

Маркировка проводов и разнообразных кабелей



Для определения типа кабельной продукции потребуется расшифровка символов на ней. Маркировка состоит из букв и цифр. В начале указывают материал проводящих жил. Например, «А» означает, что использовали алюминий. Если буквы нет, материал жил— медь.

На второй позиции - тип изделия:

• «П» - круглый;

• «ПП» - плоский;

• «ПУ» - установочный;

• «ПК» - контрольный;

• «ПН» - нагревательный;

• «ПМ» - монтажный;

• «ПМГ» - монтажный провод с гибкой жилой.

Следующая буква в шифре обозначает материал изоляции:

• «В» - поливинилхлорид (ПВХ). Отличается высокой эластичностью, низкой ценой. Защитные свойства — низкие.

• «П» - полиэтилен. Демонстрирует стойкость к перепадам температур. При этом его не рекомендуют использовать при высоких температурах оборудования рядом.

• «Р» - резина. Применяют для самых сложных условий монтажа, но материал быстро изнашивается.

• «Н» - наирит. Повышает защиту от воздействий кислорода, высокой влажности. Дешевле ПВХ.

• «Л» - хлопок, обработанный лаком. Применяют для трансформаторов и машин с низким напряжением.

• «О» - хлопчатобумажное сырье со специальной пропиткой.

• «М» - маслостойкая резина. Она дешевле обычной, но характеристики защиты слабые.

Расшифровка цифр в коде укажет количество проводников и диаметр поперечного сечения.

Маркировка кабеля незначительно отличается. Первая буква аналогично указывает на материал жил. Например, «А» - алюминий. Если в маркировке кабеля четыре буквы, а не пять, у него - медная основа.

Материал изоляции силовых кабелей:

• «В» - поливинилхлорид;

• «К» - капрон;

• «Р» - резина;

• «Н/НР» - наирит;

• «П» - полиэтилен;

• «С» - стекловолокно;

• «О» - полиамидный шелк;

• «Ф» - металл, фторопласт;

• «Э» - эмаль;

• «Г/ГК» - гибкая жила.

Обозначения защитной изоляции в маркировке кабеля:

• «В» - поливинилхлорид;

• «А» - алюминий;

• «Р» - резина;

• «П» - полиэтилен;

• «С» - свинец;

• «Г» - кабели без защитной оболочки.

Тип бронирования силовыхкабелей обозначают так:

• «Бб» - двойная;

• «Бн» - оплетка из негорючих лент;

• «Бс» - свинцовая;

• «Ббг» - двойная из профилированной стальной ленты;

• «Бп» - двойная из профилированных пластиковых лент;

• «Д» - оплетка из двойного стального провода;

• «К» - стальная лента и проволока.

Бронированные кабели используют для прокладки под водой, под землей или на открытом воздухе.

Другие обозначения в маркировке кабеля:

• «Г» - гидроизоляция;

• «Б» - ленточная броня;

• «О» - оплетка;

• «К» - обмотка из круглой проволоки;

• «Т» - для прокладки в трубах;

• «Э» - кабель с экраном из стали.

Пониманиемаркировки на кабеле поможет выбрать продукцию в соответствии с задачами.



Для чего нужно знать параметры провода



Важно применение проводов в соответствии с их параметрами. Это необходимо для безопасности, надежности работы электрических систем.

Один из основных параметров кабеля - сечение, которое определяет его способность переносить ток. Неподходящее приводит к перегреву и повреждению, повышает риск возгорания.

Удельное сопротивление - параметр, который определяет способность проводить электричество. Если оно низкое, изделие легко может проводить электрический ток. Сопротивление растет по мере увеличения длины проводов, а падает - при увеличении сечения.

Изоляция защищает от взаимодействия с электричеством окружающие объекты и людей. Она особенно важна в местах, где есть высокий риск повреждения проводки, например, в строительстве, в местах, где электромагнитные помехи влияют на работу системы. Узнать, какая изоляция у проводника, поможет маркировка.

В зависимости от сферы применения подбирают параметры изделия. Например, в промышленности применяют силовые проводники, которые отличаются устойчивостью к химическим веществам, а при производстве автомобилей - способные выдерживать высокие температуры, сопротивляться коррозии.



Основные правила при выборе кабеля для электропроводки в квартире: какие формулы нужно знать



При выборе силовых или любых других кабелей учитывают мощность электроприборов, расстояние от электрощитка до розетки или выключателя, допустимый ток нагрузки.

Первое, на что обращают внимание, - мощность электроприборов, которые подключают к линии кабеля. Ее измеряют в ваттах (Вт), указывают на корпусе или в техническом паспорте устройства. Необходимо сложить мощности всех приборов, которые будут одновременно работать на линии, чтобы определить общую.

Силу тока, которая будет проходить по кабелю, можно рассчитать по формуле:

I = P / U,

где I - сила тока (измеряют в амперах), P - мощность в ваттах, U - напряжение в вольтах (обычно 220 В для сети в России).

После определения силы тока необходимо выбрать кабель, который может выдержать нагрузку без перегрева и утраты свойств. Для этого есть установленные нормы и стандарты, которые учитывают при их производстве.

У изделий с хорошей электро- и теплопроводностью жила внутри будет медной.

Сечение кабеля определяют по формуле:

S = I / K,

где S - сечение кабеля в квадратных миллиметрах (мм2), I - сила тока, K - коэффициент (нужен для расчетов дополнительных факторов, например, места использования).

Для безопасности и эффективности работы учитывают длину кабеля от электрощитка до розетки или выключателя. Чем он длиннее, тем больше сопротивление, что приведет к утрате энергии. Здесь используют формулу:

R = ρ × (L / S),

где R - сопротивление в омах (Ω), ρ - удельное сопротивление материала, L - длина кабеля в метрах (м), S - сечение в квадратных миллиметрах (мм2).

Учитывают условия эксплуатации, в которых будет находиться кабель. Если его нужно расположить под землей, во влажном помещении, то выбирают проводник с соответствующими характеристиками.



Металл жилы в кабеле: медь или алюминий



Медь — это достаточно дорогой металл для жил. Он обладает высокой электропроводностью.

Жилы, которые устойчивы к факторам окружающей среды, обладают хорошими термическими и механическими свойствами, - медные.

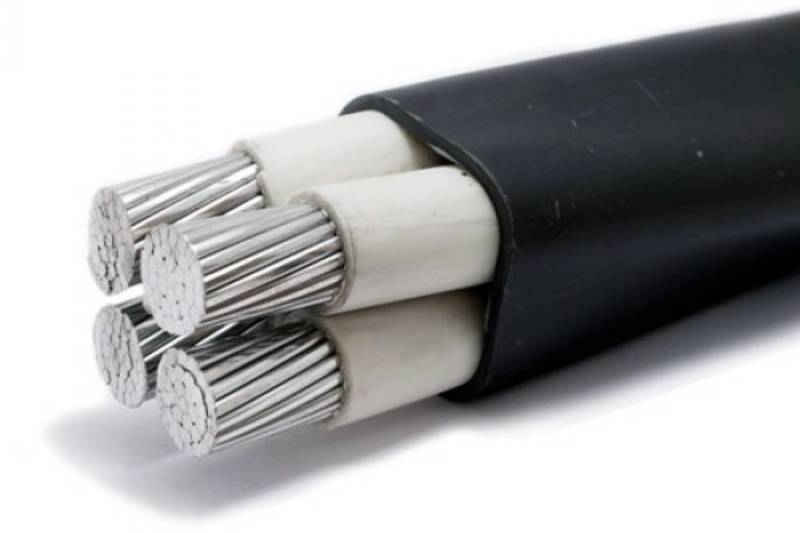

Алюминий - более дешевый и легкий металл для жил, чем медь.

У него низкая плотность, благодаря чему изделие легкое, удобное. Провода и разнообразные кабели из алюминия - гибкие.







Есть у алюминия и недостатки. Такой проводник хуже медного пропускает электричество, подвержен окислению и коррозии, что приводит к снижению производительности и даже потенциальным проблемам безопасности.

Выбор между применением медного кабеля и проводника с алюминиевой жилой зависит от требований и условий использования. Медь надежна, однако алюминий для провода может быть хорошей альтернативой там, где важно снизить вес проводника и затраты.

Информацию о жиле в проводнике можно также узнать из его маркировки.



Востребованные кабели для проводки в квартире или доме

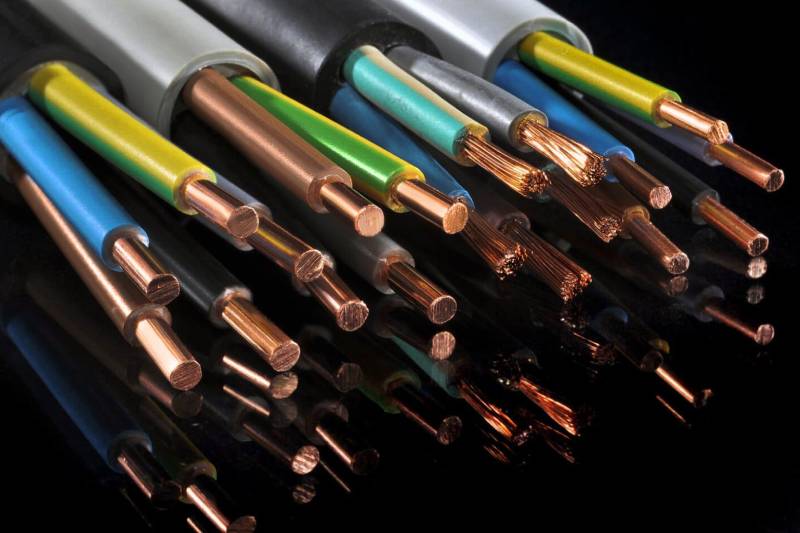

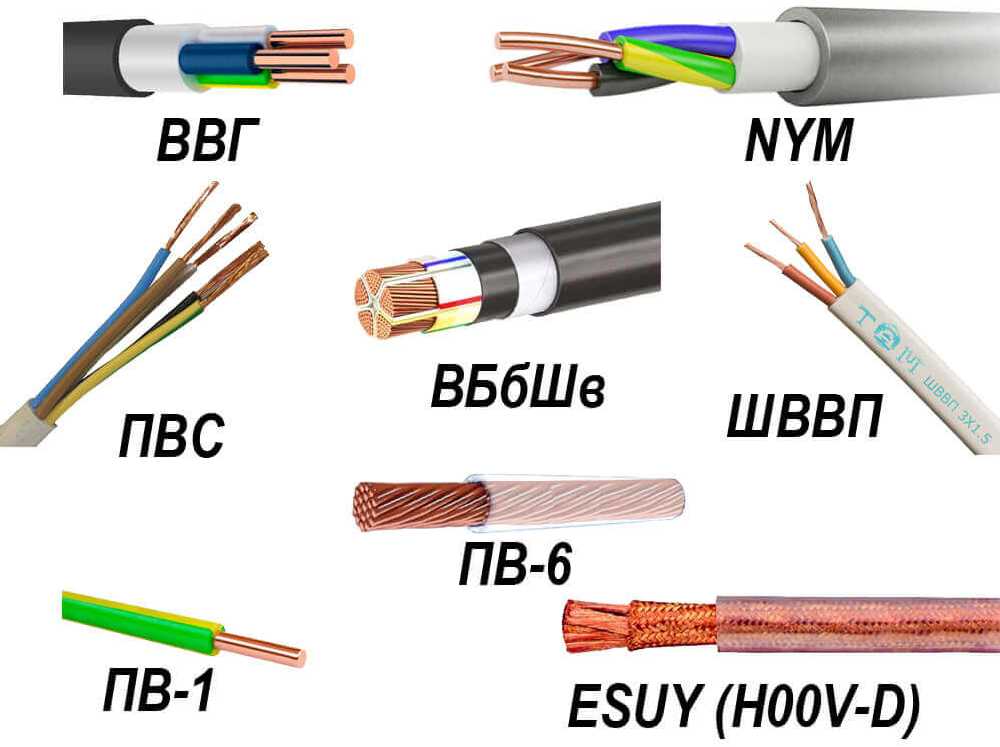

Для проводки в квартире лучше подбирать изделия с маркировкой на кабеле ВВГ или NYM. Это универсальные проводникис жилой из высококачественной меди. Они выдерживают напряжение до 1000 В, оболочка - из поливинилхлоридного пластика.

Форма сечения кабеля ВВГ может быть плоской, квадратной, треугольной, круглой. Для проводки в квартире лучше остальных подойдет круглое сечение: оно удобнее для прокладки. ВВГ служит до 30 лет, не поддерживает горение. При этом он недорогой.

Кабели NYM - немецкий аналог ВВГ. Могут состоять из одной, двух, трех, четырех или пяти жил. Одно из преимуществ таких кабелей - морозостойкость (их можно использовать при температуре до -50°C). Также они не боятся попадания прямых солнечных лучей, в отличие от ВВГ. Служат до 40 лет.

Оба кабеля выдерживают повышенный уровень влажности. Они эластичные, устойчивые к возгоранию. Поэтому такие кабели применяют в квартирах, домах, на дачах, в коммерческих и производственных помещениях.



Однопроволочный и многопроволочный кабель: в чем отличие



Одно из различий между кабелями - их проволочная структура.

Однопроволочные обладают прочной конструкцией.Такие кабели не всегда обеспечивают достаточную гибкость для прокладки в узких пространствах или при поворотах, к тому же они тяжелые. Это может затруднить их установку и обслуживание.

Многопроволочный кабель состоит из нескольких тонких проволок, скрученных вместе. Это делает его гибким.

Многопроволочные проводники обладают большей поглощающей способностью движущейся энергии, что обеспечивает надежность кабеля.

Однако с течением времени проволока внутри многопроволочного кабеля растягивается. Это приводит к утрате контакта и снижению производительности.

При выборе между однопроволочными и многопроволочными кабелями учитывают требования и условия использования. Так, многопроволочные проводники применяют в радиовещании, обмотке электромашин, а однопроволочные - для прокладки сетей.



Разновидности проводов, которые не следует использовать в квартире



Не используйте в квартире кабели с несоответствующей маркировкой, а также:

1. Проводники с открытой или поврежденной изоляцией. Такие кабели становятся причиной короткого замыкания, возгорания.

2. Алюминиевые кабели. Они быстро окисляются и ломаются, что приводит к перегреву и возгоранию. Для жилых помещений подойдут медные проводники.

3. Кабели со слишком малым сечением для больших нагрузок. Это грозит перегревом и возгоранием.

4. Проводники с низкими показателями огнестойкости.

5. Старые кабели с изоляцией, которые содержат асбест или другие опасные вещества.

6. Самодельные проводники.
